H6essential - poręczny rejestrator cyfrowy z przewodnikiem głosowym

Description

Poręczny, cyfrowy rejestrator H6essential to przełomowe rozwiązanie w technologii nagrywania 32-bitowego dźwięku w formacie  WAV. Dzięki sześciu ścieżkom i dwóm przetwornikom AD, H6essential rejestruje ogromny zakres dynamiki dźwięku. Daje to użytkownikom możliwość nagrywania doskonałego dźwięku w każdych warunkach, bez zniekształceń i przesterowań oraz niezrównaną wszechstronność zastosowań. H6essential to pierwszy rejestrator z ułatwieniami dostępu. Wbudowany głośnik i przewodnik głosowy, na razie tylko w języku angielskim, umożliwia obsługę rejestratora osobom niewidomym i niedowidzącym.

H6essential to najlepszy, najmocniejszy i najnowocześniejszy rejestrator w ofercie firmy Zoom, zapewniający pokrycie ogromnego zakresu dynamiki. W rejestratorze nie jest wymagana ręczna regulacja wzmocnienia wejściowego. Urządzenie pozwala rejestrować zarówno ciche, jak i głośne źródła dźwięku. Wystarczy włączyć rejestrator i natychmiast rozpocząć nagrywanie, mając stuprocentową pewność, że zarejestrowany zostanie dźwięk o wysokiej jakości bez przesterowań i o niskim poziomie szumów.

Zastosowane w urządzeniu 32-bitowe nagrywanie float pozwala uniknąć możliwych strat w rozdzielczości lub przycinania dźwięków przy zmianie głośności, co daje większą swobodę przy późniejszej edycji zarejestrowanego materiału w programach DAW (Digital Audio Workstation), programach komputerowych służących do pracy z audio, np. w programie Reaper.

Jako nośnik pamięci wykorzystano w urządzeniu kartę mikro SDHC lub mikro SDXC (brak w zestawie). Materiał dźwiękowy jest zapisywany w formacie float WAV, a maksymalna obsługiwana pojemność karty to 1 TB, co umożliwia dokonywanie długo trwających nagrań. W przypadku, gdy zapisywany plik przekroczy 2 GB, automatycznie zostanie stworzony kolejny plik, a rejestracja odbywać się będzie bez przerwy.

H6essential to pierwszy tego typu rejestrator z ułatwieniami dostępu. Seria Essential została zaprojektowana z myślą o osobach niewidomych i niedowidzących. Rejestrator ma wbudowany przewodnik głosowy odczytujący komunikaty w języku angielskim (obecnie brak jeszcze języka polskiego). Komunikaty towarzyszą poruszaniu się po menu i dokonywaniu zmian ustawień, a także informują o aktualnym statusie urządzenia. Słychać je przez wbudowany głośnik lub podłączone słuchawki (brak w zestawie). Przyciski sterujące i pokrętła H6essential są bardzo dobrze wyczuwalne dotykiem i łatwo je zlokalizować.

H6essential oferuje sześć doskonałej jakości ścieżek. 4 wejścia kombo XLR/TRS są wyposażone w przedwzmacniacze Zoom, zapewniające ultra-czyste wzmocnienie, a dołączone mikrofony X/Y mogą przechwytywać do 135 dB SPL, co odpowiada głośności startującego odrzutowca. System wymiennych kapsuł mikrofonowych w H6essential został zaktualizowany do nowej generacji 3.0, by mógł obsługiwać 32-bitowy zapis float.

XYH-6e Stereo Mic Capsule (do kupienia oddzielnie) dodaje dwa wysokiej jakości mikrofony w układzie stereo X/Y. Ten układ jest najbardziej czuły na dźwięk bezpośrednio z przodu, jednocześnie rejestrując czysty obraz stereo. SSH-6e Stereo Shotgun Capsule SSH-6e (do kupienia oddzielnie) zawiera kierunkowy mikrofon do zbierania dźwięku w centrum, a także dwukierunkowy mikrofon boczny do zbierania dźwięków z lewej i prawej strony.

Środkowy obraz stereo można regulować od mono do ultra szerokiego odbioru stereo, co umożliwia np. uchwycenie dialogu za pomocą środkowego mikrofonu, następnie zmiksowanie żądanej ilości dźwięków otoczenia przechwyconych przez mikrofon boczny.

Jeśli wymagana jest większa ilość wejść, wystarczy podłączyć podwójną kapsułę kombo XLR/TRS EXH-6e (do kupienia oddzielnie). Umożliwia to podłączenie dwóch dodatkowych mikrofonów, instrumentów lub źródeł liniowych.

Zasilanie fantomowe można zastosować po podłączeniu zasilania do portu USB-C na kapsule. Dostępne jest również gniazdo 3,5 mm dla wejścia liniowego lub mikrofonowego z zasilaniem dla mikrofonów lavalier (do kupienia oddzielnie). Gdy mikrofon X/Y nie jest potrzebny, można odłączyć kapsułę i użyć dołączonej nasadki ochronnej, by uzyskać niskoprofilową konfigurację urządzenia.

H6essential pozwala na nagrywanie i przesyłanie strumieniowe. Port USB-C H6essential służy do podłączenia urządzenia do komputera PC, Mac, iOS, a także urządzenia z systemem Android. Wówczas można używać H6essential jako 32-bitowego interfejsu audio, jednocześnie nagrywając wszystkie 6 ścieżek na kartę SD.

H6essential to w istocie przenośne studio. Rejestruje do czterech instrumentów za pomocą wejść XLR i daje możliwość korzystania z mikrofonów X/Y, umożliwiając np. nagranie stereo całego zespołu. H6essential może także stanowić przydatny rejestrator dla filmowców. 32-bitowe nagrywanie float daje filmowcom pewność wysokiej jakości dźwięku przy każdym ujęciu. Wymienne kapsuły, 4 wejścia XLR i kod czasowy Bluetooth sprawiają, że H6essential jest nieoceniony na każdym planie filmowym.

H6essential to także wygodny rejestrator dla podcasterów, oferujący 4 wejścia XLR. Dwa dodatkowe wejścia XLR można uzyskać podłączając opcjonalną kapsułę EXH-6e.

H6essential wyświetla kształt sygnału audio, dzięki czemu można śledzić przebieg nagrywanego dźwięku. Rejestrator ma ponadto wbudowany mikser, który aktywuje się wciskając przycisk „Mikser”. Można wówczas m.in. dostosowywać poziomy głośności.

H6essential można sparować z urządzeniem iOS przy użyciu adaptera Bluetooth BTA-1 (nie wchodzi w skład zestawu), by zdalnie nagrywać, dostosowywać miksowanie, wyświetlać przebiegi dźwięku i zmieniać ustawienia. Kod czasowy Bluetooth Adapter BTA-1 umożliwia także parowanie H6essential z urządzeniami z kodem czasowym Bluetooth, w celu synchronizacji audio i wideo.

Elementy sterujące nagrywaniem i pokrętła zostały starannie zaprojektowane tak, by umożliwić wygodną pracę. Wbudowany głośnik służy do odsłuchiwania nagrań, wyjście liniowe umożliwia podłączanie mikrofonu zewnętrznej kamery cyfrowej, zaś wyjście słuchawkowe pozwala na monitorowanie dźwięku. H6essential wyposażony jest w kolorowy ekran LCD o bardzo dobrej widoczności.

Zalety

• 6-ścieżkowy, 32-bitowy rejestrator z podwójnym przetwornikiem A/D,
• przewodnik głosowy dla osób niewidomych i niedowidzących,
• nagrywanie bez przesterowań i bez konieczności ustawiania wzmocnienia,
• nagrywanie z częstotliwością próbkowania do 96 kHz,
• wymienna kapsuła mikrofonowa system 3.0 z 32-bitową obsługą,
• dołączona kapsuła mikrofonowa X/Y przechwytująca do 135 dB SPL,
• 4 wejścia combo XLR/TRS ze złączem blokującym,
• kolorowy ekran LCD,
• wbudowany mikser do regulacji poziomu dźwięku każdej ścieżki,
• wbudowany głośnik do szybkiego odtwarzania referencyjnego,
• wyjście słuchawkowe 3,5 mm i wyjście liniowe 3,5 mm,
• 32-bitowy interfejs audio dla urządzeń PC, Mac, iOS i Android przez port USB-C,
• możliwość jednoczesnego używania jako interfejsu i nagrywania na kartę SD,
• korzystanie z adaptera Bluetooth BTA-1* do synchronizacji z bezprzewodowymi urządzeniami z kodem czasowym przez Bluetooth,
• możliwość sparowania z aplikacją H6essential Control dla systemu iOS przy użyciu adaptera Bluetooth BTA-1*,
• nagrywanie na karty SD o pojemności do 1 TB,
• około 10 godzin pracy na bateriach typu AA (4 sztuki).

*Uwaga: Adapter Bluetooth BTA-1 nie wchodzi w skład zestawu.

Podstawowe części składowe i elementy sterujące

Urządzenie należy umieścić na stole stroną z wieloma przyciskami skierowaną do góry. Obrócić gładką, pochyłą stroną, na której znajduje się wyświetlacz tak, by była skierowana w stronę użytkownika.

Górny bok

• W momencie zakupu na górnym boku założona jest nasadka ochronna. Należy ją zastąpić kapsułą mikrofonową znajdującą się w zestawie.
• By zdjąć nasadkę ochronną, należy wcisnąć do przodu zatrzask blokady kapsuły mikrofonu w podłużnym zagłębieniu na środku i jednocześnie przesunąć nasadkę w górę.
• By podłączyć kapsułę mikrofonową XY, trzeba ją obrócić tak, by zatrzask blokady był skierowany do góry. Następnie wyrównać dwie szyny na kapsule z dwoma rowkami na urządzeniu tak, by do siebie pasowały. Przesunąć kapsułę w dół, aż zatrzaśnie się na swoim miejscu.

Przód urządzenia

Elementy znajdują się w następującej kolejności, od góry do dołu, poczynając od miejsca poniżej zatrzasku blokady kapsuły mikrofonowej.

• W pierwszym rzędzie znajduje się położony centralnie, prostokątny przycisk.
• W drugim rzędzie znajdują się dwa prostokątne przyciski, jeden po lewej, drugi po prawej stronie.
• Wbudowany głośnik (kratka osłaniająca mikrofon z wieloma małymi otworkami w dwóch grupach powyżej i poniżej).
• W trzecim rzędzie znajdują się dwa prostokątne przyciski po stronie lewej i prawej.
• W czwartym rzędzie znajduje się położony centralnie, prostokątny przycisk.
• Poniżej prostokątnego przycisku znajduje się duży, okrągły przycisk, mający wyczuwalne dotykiem wgłębienie na środku. Po lewej i prawej stronie dużego, okrągłego przycisku znajdują się dwie pary małych, okrągłych przycisków. Będziemy ten układ przycisków określać jako „grupa pięciu okrągłych przycisków”.
• Wyświetlacz na pochyłej powierzchni skierowany w stronę użytkownika.

Prostokątny przycisk pośrodku pierwszego rzędu aktywuje nagrywanie z kapsuły mikrofonowej. Małe wcięcie bezpośrednio nad nim jest wskaźnikiem LED, który pokazuje czy nagrywanie jest z kapsuły mikrofonowej jest włączone.

Dwa prostokątne przyciski w drugim rzędzie aktywują nagrywanie z następujących wejść, od lewej do prawej, w kolejności:

Wejście 1

Umożliwia nagrywanie przez gniazdo combo znajdujące się po lewej stronie tego przycisku, na lewym boku urządzenia. Małe wcięcie bezpośrednio nad przyciskiem jest wskaźnikiem LED, który pokazuje czy nagrywanie z wejścia 1 jest włączone.

Wejście 2

Umożliwia nagrywanie przez gniazdo combo znajdujące się po prawej stronie tego przycisku, na prawym boku urządzenia. Małe wcięcie bezpośrednio nad przyciskiem jest wskaźnikiem LED, który pokazuje czy nagrywanie z wejścia 2 jest włączone.

Dwa prostokątne przyciski w trzecim rzędzie aktywują nagrywanie z następujących wejść, od lewej do prawej, w kolejności:

Wejście 3

Umożliwia nagrywanie przez gniazdo combo znajdujące się po lewej stronie tego przycisku, na lewym boku urządzenia. Małe wcięcie bezpośrednio nad przyciskiem jest wskaźnikiem LED, który pokazuje czy nagrywanie z wejścia 3 jest włączone.

Wejście 4

Umożliwia nagrywanie przez gniazdo combo znajdujące się po prawej stronie tego przycisku, na prawym boku urządzenia. Małe wcięcie bezpośrednio nad przyciskiem jest wskaźnikiem LED, który pokazuje czy nagrywanie z wejścia 4 jest włączone.

Wciśnięcie prostokątnego przycisku w czwartym rzędzie otwiera ekran miksera i umożliwia powrót do ekranu głównego z ekranu miksera.

Przyciski z grupy pięciu okrągłych przycisków mają następujące funkcje:

• Wciśnięcie dużego, środkowego, okrągłego przycisku uruchamia i zatrzymuje nagrywanie. Małe wcięcie nad nim jest wskaźnikiem LED nagrywania.
• Wciśnięcie górnego, lewego przycisku zatrzymuje nagrywanie i odtwarzanie.
• Wciśnięcie prawego, górnego przycisku odtwarza i wstrzymuje nagrywane pliki.
• Wciśnięcie lewego, dolnego przycisku, podczas odtwarzania lub wstrzymywania, powoduje przejście do początku pliku, poprzedniego pliku lub poprzedniego znacznika. Wciśnięcie i przytrzymanie przycisku powoduje przewijanie wstecz.
• Wciśnięcie prawego, dolnego przycisku podczas odtwarzania lub wstrzymania powoduje przejście do następnego pliku lub następnego znacznika. Wciśnięcie i przytrzymanie przycisku spowoduje przewijanie do przodu.

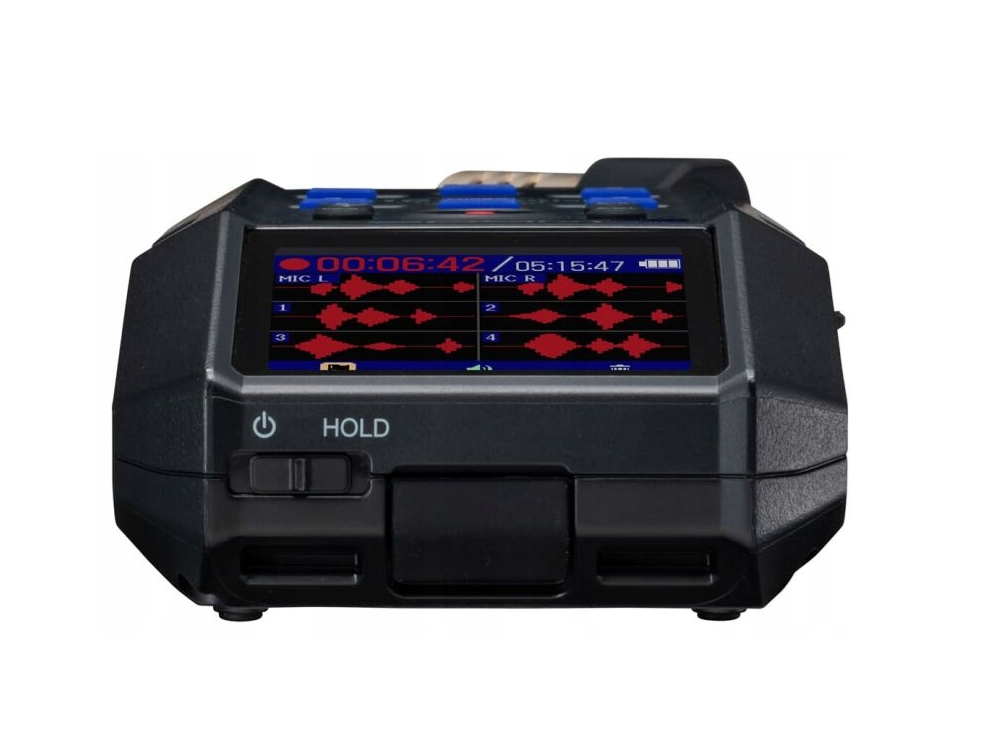

Dolny bok

Elementy, poczynając od lewej strony, znajdują się tu w następującej kolejności:

• Przełącznik zasilania. Przesunięcie go maksymalnie w lewo i przytrzymanie umożliwia włączenie lub wyłączenie zasilania. Przesunięcie go w prawo, do zatrzaśnięcia się na miejscu, powoduje zablokowanie wszystkich funkcji przycisków.
• Lewy otwór na smycz, w dolnej części.
• Prostokątne złącze ze zdejmowaną, gumową osłoną dla adaptera bezprzewodowego Bluetooth BTA-1.
• Prawy otwór na smycz, w dolnej części.

Lewy bok

Elementy, od góry do dołu, znajdują się tu w następującej kolejności:

• Przycisk zwalniający wtyczki.
• Wejście 1, gniazdo combo jack.
• Wejście 3, gniazdo combo jack.
• Pokrętło głośności słuchawek/głośnika.
• Gniazdo słuchawkowe jack stereo mini.
• Port USB typu C.
• Gniazdo wyjścia liniowego jack stereo mini.

Prawy bok

Elementy, od góry do dołu, znajdują się tu w następującej kolejności:

• Przycisk zwalniający wtyczki.
• Wejście 2, gniazdo combo jack.
• Wejście 4, gniazdo combo jack.
• Pokrętło wyboru na górze z przyciskiem Enter poniżej.
• Pokrywa gniazda karty SD. By otworzyć pokrywę należy wsunąć paznokieć w nacięcie u góry i odciągnąć pokrywę. Podczas wkładania karty mikro SD należy skierować krawędź z wgłębieniami w stronę mikrofonu tak, by strona z zaciskami była skierowana w dół. Włożyć kartę, aż zatrzaśnie się na swoim miejscu. Wcisnąć kartę ponownie, by ją wysunąć.

Tył urządzenia

Należy odwrócić urządzenie ekranem do dołu. Elementy, od góry do dołu, znajdują się tu w następującej kolejności:

• Otwór na śrubę (1/4 cala) do zamocowania statywu.
• Pokrywa komory baterii. By otworzyć pokrywę komory baterii trzeba nacisnąć zatrzask w zagłębieniu na dole. Należy włożyć cztery baterie typu AA. Podczas instalowania baterii trzeba najpierw pociągnąć taśmę wewnątrz komory baterii w prawą stronę. Następnie, na górze taśmy, włożyć baterie z ujemnymi końcami skierowanymi w stronę sprężyn. Podczas ponownego zakładania pokrywy baterii należy złożyć taśmę tak, by zmieściła się pod pokrywą. Następnie włożyć dwie małe wypustki na pokrywie we wgłębienia na górnym końcu komory baterii. Dopasowując pokrywę do komory, wcisnąć ją, aż dolna część zatrzaśnie się na swoim miejscu. By wyjąć baterie trzeba pociągnąć za taśmę, przytrzymując je, by zapobiec ich poluzowaniu i niekontrolowanemu wypadnięciu.

W komplecie

•        Rejestrator H6essential,
•        kapsuła mikrofonowa X/Y.

Specyfikacja techniczna

Kanały wejściowe i wyjściowe

Wejścia

• Kapsuła mikrofonowa 1,
• mic/line (mono) 4.

Wyjścia

• Line out 1,
• słuchawki 1,
• wbudowany głośnik mono 1.

Wejścia

• Mikrofon XY, XYH-6e, 90 stopni, format stereo XY, jednokierunkowy, czułość -42 dB/1Pa przy 1kHz, maksymalne ciśnienie wejściowe dźwięku 135 dB SPL,
• mic/line (mono), złącza 4 gniazda combo XLR/TRS (XLR, 2 HOT TRS, TIP HOT),
• wzmocnienie wejściowe zbędna regulacja, zastosowano podwójne obwody przetwornika A/D,
• impedancja wejściowa mic 3,8 kΩ lub więcej, line 39 kΩ lub więcej,
• maksymalny poziom wejściowy mic +4 dBu, line +24 dBu,
• zasilanie fantomowe +48 V,
• całkowity pobór prądu przez kanał 32 mA lub mniej,
• równoważny szum wejściowy mic -120 dBu lub mniej, (IHF-A), 150 Ω wejście, line -95 dBu lub mniej (IHF-A) przy wejściu 600 Ω.

Wyjścia

• Line out złącze mini jack stereo,
• maksymalny poziom wyjściowy +1 dBu,
• impedancja wyjściowa 110 Ω lub mniej,
• słuchawki złącze stereofoniczne mini jack,
• maksymalny poziom wyjściowy 20 mW + 20 mW (przy obciążeniu 32 Ω),
• impedancja wyjściowa 10 Ω lub mniej.

Wbudowany głośnik

• Typ eliptyczny, głośnik dynamiczny 20 mm x 30 mm,
• efektywna maksymalna moc wyjściowa 250 mW.

Rejestrator

• Maksymalna liczba jednocześnie nagrywanych ścieżek 8,
• maksymalna liczba jednocześnie odtwarzanych ścieżek 6,
• formaty nagrywania WAV 44,1/48/96 kHz, 32-bit, mono/stereo, obsługiwane formaty BWF i iXML,
• nośniki zapisu karty o pojemności 4-32 GB zgodne ze specyfikacją mikro SDHC, karty o pojemności 64 GB-1 TB zgodne ze specyfikacją mikro SDXC.

Wyświetlacz

• 2-calowy, kolorowy wyświetlacz LCD, 360 x 240.

USB

• Złącze USB typu C, kabel USB obsługujący transfer danych.

Interfejs audio

• USB 2.0 high speed,
• kanały wejściowe i wyjściowe, 6 wejść / 2 wyjścia (multi), 2 wejścia / 2 wyjścia stereo,
• częstotliwość próbkowania 44,1/48/96 kHz (tylko AIF), 44,1/48 kHz, AIF + nagrywanie na rejestratorze,
• głębia bitowa 24-bitowa, 32-bitowa.

Transfer plików

• USB 2.0 high speed.

Połączenia bezprzewodowe

• Dedykowany adapter bezprzewodowy Bluetooth ZOOM BTA-1 (brak w zestawie).

Zasilanie

• 4 baterie typu AA, alkaliczne, litowe lub akumulatorki NiMH,
• zasilacz sieciowy ZOOM AD-17 (DC 5 V/1 A),
• obsługiwane zasilanie z magistrali USB.

Szacowany czas ciągłej pracy na bateriach (wartości przybliżone).

Czas ciągłej pracy baterii został określony przy użyciu wewnętrznych metod testowania. Będą się one znacznie różnić w zależności od warunków użytkowania. Ilustrują to opisane poniżej przypadki.

• Przypadek 1

Nagrywanie 2-ścieżkowe (XYH-6e) z częstotliwością 48 kHz/32-bit, przy wyłączonym zasilaniu fantom, bez słuchawek, bez wyjścia line out, bez Bluetooth, włączone oszczędzanie energii, średnia jasność wyświetlacza.

Baterie alkaliczne około 18 godzin,

akumulatory NiMH (1900 mAh) około 14,5 godzin,

baterie litowe około 30 godzin.

• Przypadek 2

Nagrywanie 6-ścieżkowe (XYH-6e i wejścia 1 - 4) z częstotliwością 48 kHz/32-bit, z wyłączonym zasilaniem fantom, używane słuchawki (obciążenie 33Ω), bez wyjścia line out, bez Bluetooth, włączone oszczędzanie energii, średnia jasność wyświetlacza.

Baterie alkaliczne około 3,5 godzin,

akumulatory NiMH (1900 mAh) około 4 godzin,

baterie litowe około 9 godzin.

• Pobór mocy maksymalnie 5 W,
• wymiary - rejestrator 78,1 x 160,1 x 42,8 mm, mikrofon XYH-6e 69,1 x 50,8 x 43,0 mm,
• waga - rejestrator 381 g (w tym baterie), mikrofon XYH-6e 42 g.

Do pobrania

• 32-bitowy dźwięk float - podstawowe informacje
